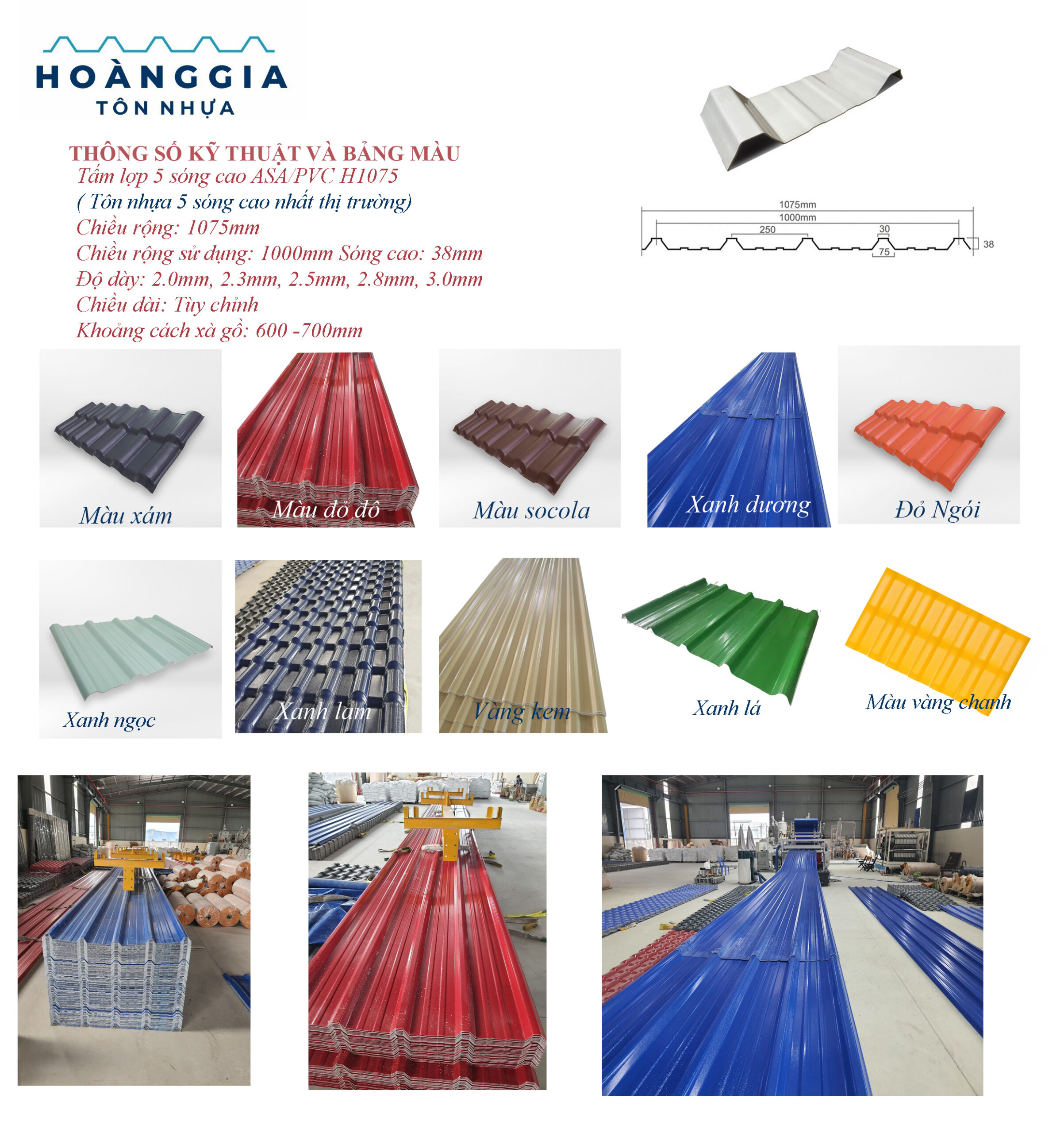

Đặc trưng:
Chống cháy
Chống axit và kiềm
Độ bền
Chống chịu thời tiết
Độ ồn thấp
Tính di động
Bảo vệ môi trường

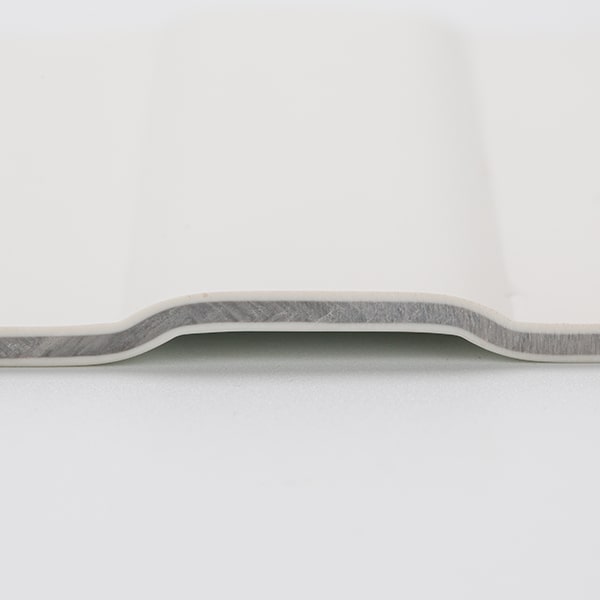

Đặc biệt sóng cao 3.8cm cao nhất thị trường tăng khỏe và tăng khả năng chống nước
BÁO CÁO THỬ NGHIỆM
| STT | Vật phẩm thử nghiệm | Phương pháp kiểm tra | Điều kiện thử nghiệm |
Kết quả kiểm tra
|
| 1 | Sức căng | ISO 527-1: 2012 & ISO 527 -2: 2012 | Tốc độ kiểm tra: 50mm / phút | 23,1 Mpa |
| 2 | Độ bền uốn | ISO 178: 2010 / Amd.1: 2013 Phương pháp A | Tốc độ kiểm tra: 1mm / phút | 50,9 Mpa |
| 3 | Chống va đập | Tham khảo GB / T 8814-2004 Phần 5.7, Phần 6.7 và yêu cầu của khách hàng | -10 ° C, 1h Trọng lượng đình công: 1000g Chiều cao: 1000mm |
Số mẫu không đạt: 0
|
| 4 | Nhiệt độ làm mềm Vicat | ISO 306: 2013 Phương pháp B 50 | Tốc độ nhiệt độ: 50K / h | 77,0 ° C |
|
5
|
Ảnh hưởng của hóa chất lỏng
|
ISO 175: 2010 | Nhiệt độ: 23 ° C Thời gian ngâm: 48h 40% (khối lượng) NaOH |
Không thay đổi hình ảnh
|
| ISO 175: 2010 | Nhiệt độ: 23 ° C Thời gian ngâm: 48h 35% (khối lượng) HCl |
Đổi màu hình ảnh, nhưng không có thay đổi hình ảnh nào khác
|
||
| ISO 175: 2010 | Nhiệt độ: 23 ° C Thời gian ngâm: 48h H2SO4 30% (khối lượng) |
Không thay đổi hình ảnh
|
||
| 6 | Kiểm tra độ lão hóa ánh sáng – Phơi sáng hồ quang xenon | ISO 4892-2: 2013 chu kỳ 4 & ISO 105-A02: 1993 / Cor.2: 2005 & ASTM D2244– 15a | Thời gian tiếp xúc: 1000h |
Thang màu xám: 3
△ E * ab: 1,3 |
| 7 | Độ ổn định về chiều | Với tham chiếu đến ASTM D1204-14 và yêu cầu của khách hàng | 100 ℃, 60 phút → 23 ± 2 ℃, 50 ± 5% RH, 60 phút |
Hướng mũi tên: -0,6%
Vuông góc với hướng mũi tên: 1,6% |
